در سیستم های لوله کشی صنعتی و ساختمانیجبران کننده های لوله(همچنین به عنوان اتصالات انبساط یا جبران کننده های انعطاف پذیر شناخته می شود) به عنوان اجزای مهمی عمل می کنند که حرکات را جذب می کنند، استرس را کاهش می دهند و یکپارچگی سیستم را تحت شرایط عملیاتی مختلف حفظ می کنند.
در ابتدا، در اینجا یک خلاصه مشخصات معمولی برای جبران کننده لوله دم فلزی درجه بالا آورده شده است:
| پارامتر | مقدار / محدوده معمولی |
|---|---|
| قطر اسمی (DN) | DN 50 - DN 2400 میلی متر |
| فشار اسمی | حداکثر 2.5 مگاپاسکال (یا بالاتر برای طرح های خاص) |
| حداکثر دمای عملیاتی | تا 450 درجه سانتیگراد (یا بیشتر برای آلیاژهای عجیب و غریب) |
| ظرفیت حرکت | جابجایی محوری، جانبی، زاویه ای (در هر طرح متفاوت است) |
| مواد دم | فولاد ضد زنگ (یا آلیاژهای با دمای بالا) |
| پایان دادن به اتصالات | انتهای جوش داده شده، فلنج، رزوه یا شیار در صورت نیاز |
| زندگی / چرخه های طراحی | طراحی شده برای تعداد چرخه خستگی بالا؛ زمانی که به درستی انتخاب شود، دهه های پیش بینی می شود |
این جدول مشخصات بر پارامترهای طراحی ضروری تاکید دارد و دقت حرفه ای در پس انتخاب محصول را نشان می دهد. محتوایی که در ادامه می آید بررسی می کند که چرا جبران کننده ها اهمیت دارند، چگونه کار می کنند و چگونه انتخاب می شوند و روندهای نوظهوری که آینده آنها را شکل می دهند.

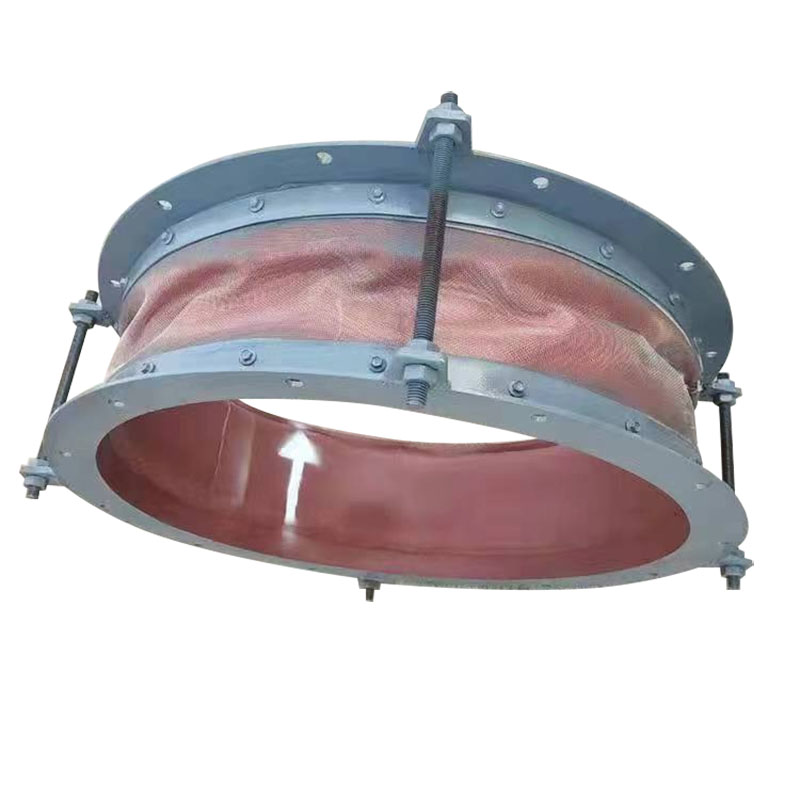

جبران کننده لوله یک دستگاه انعطاف پذیر است که در یک سیستم لوله کشی برای جذب تغییر شکل های مکانیکی ناشی از انبساط حرارتی، انقباض، لرزش، نوسانات فشار، ناهماهنگی، نشست یا فعالیت لرزه ای نصب می شود. در عمل، بسیاری از جبران‌کننده‌ها با یک یا چند دم فلزی (عناصر انعطاف‌پذیر راه راه) به‌علاوه کانکتورها و سخت‌افزار پشتیبانی می‌شوند.
انبساط/انقباض حرارتی جذب: از تنش و تغییر شکل لوله در زمانی که تغییرات دما باعث انبساط یا انقباض می شود جلوگیری می کند.
جداسازی لرزش و شوک: مانند یک عنصر میرایی عمل می کند و انتقال ارتعاش یا نوسانات فشار را از تجهیزات (پمپ ها، کمپرسورها و غیره) به سیستم لوله کشی کاهش می دهد.
جبران تراز: انحرافات کوچک یا ناهماهنگی هایی که در حین نصب یا به دلیل حرکت سازه ایجاد می شوند را اصلاح می کند.
کاهش استرس: تنش ها را بر روی تکیه گاه ها، فلنج ها، دریچه ها و تجهیزات با محلی سازی جذب حرکت کاهش می دهد.
تطبیق نشست یا جابجایی لرزه ای: با اجازه دادن به جابجایی کنترل شده به حفظ یکپارچگی تحت جابجایی پی یا عملکرد لرزه ای کمک می کند.
بنابراین، جبران کننده به یک "حافظ" ساختاری تبدیل می شود که با محلی سازی انعطاف پذیری در صورت نیاز، از قسمت های صلب سیستم لوله کشی در برابر آسیب و شکست محافظت می کند.
خطوط لوله همواره با تنش های مکانیکی ناشی از چرخه های دما، نوسانات فشار و بارهای دینامیکی مواجه می شوند. بدون تطبیق مناسب، این تنش ها ممکن است باعث ترک خوردگی خستگی، نشت یا شکست فاجعه آمیز شوند. جبران کننده راه حل مهندسی است که این تنش ها را کاهش می دهد و استحکام سیستم را بهبود می بخشد.
کاهش استرس و طول عمر
جبران کننده ها با جذب انبساط و انقباض از تجمع تنش حرارتی در لوله ها، شیرها و اتصالات جلوگیری می کنند و در نتیجه عمر مفید را افزایش می دهند.
فشردگی و کارایی فضا
در مقایسه با حلقه‌های انبساط طولانی یا خمیدگی‌ها، جبران‌کننده‌ها جذب جابجایی را در یک بسته فشرده فراهم می‌کنند.
بارهای سازه ای کمتر
این دستگاه انتقال بار به لنگرها یا سازه های ساختمانی را کاهش می دهد و نیاز به تکیه گاه های بیش از حد طراحی شده را کاهش می دهد.
طرح بندی سیستم ساده شده
با محلی سازی جبران انعطاف پذیر، طراحی لوله کشی ساده تر می شود و پیچیدگی را کاهش می دهد.
کنترل نویز و لرزش
کاهش لرزش و ضربان به کاهش سطح سر و صدا کمک می کند و از تجهیزات حساس محافظت می کند.
سازگاری با شرایط مختلف
یک جبران کننده به خوبی انتخاب شده می تواند با جابجایی های چند جهته (محوری، جانبی، زاویه ای) مقابله کند.
صرفه جویی در هزینه در طول چرخه عمر
اگرچه هزینه اولیه بیشتر از اتصالات سفت و سخت است، اما صرفه جویی ناشی از کاهش تعمیر و نگهداری، خرابی و کار مجدد اغلب هزینه را توجیه می کند.
محدودیت های بالقوه برای در نظر گرفتن
محدوده جبران محدود است - حرکت بزرگتر از طراحی مضر است.
رانش فشار باید مدیریت شود، به خصوص برای انواع محوری.
هزینه طراحی های با چرخه بالا و دمای بالا می تواند به میزان قابل توجهی افزایش یابد.
نصب، تراز و پشتیبانی مناسب برای عملکرد بسیار مهم است. استفاده نادرست منجر به شکست زودرس می شود.
با توجه به این مبادلات، استفاده از یک جبران کننده باید با یک تنش حرارتی کامل و تجزیه و تحلیل مکانیکی توجیه شود. در بسیاری از کاربردها - به ویژه در نیروگاه ها، پتروشیمی، تهویه مطبوع و تاسیسات صنعتی - مزایا به طور قابل توجهی بیشتر از هزینه های افزایشی است.
جبران کننده های محوری
فقط ازدیاد طول محوری/فشردگی را کنترل کنید. ایده آل برای دویدن مستقیم با نقاط ثابت کاملاً مشخص.
جبران کننده های جانبی
جابجایی جانبی را در نظر بگیرید. میله های اتصال اغلب برای کنترل نیروهای حرکتی استفاده می شود.
جبران کننده های زاویه ای
طراحی شده برای خم شدن در یک زاویه در اطراف یک نقطه محوری.
جبران کننده های جهانی (چند زیر).
انعطاف پذیری محوری + جانبی + زاویه ای را در یک واحد ترکیب کنید - در هندسه های پیچیده لوله کشی مفید است.
متعادل فشار (تعادل رانش)
هندسه داخلی، رانش فشار را خنثی می کند و بار روی سازه های لنگر را کاهش می دهد.
دم و قطعات اتصال باید از فولاد ضد زنگ، آلیاژهای نیکل یا سایر مواد سازگار با سیال، دما و شرایط محیطی انتخاب شوند.
در سیستم های خورنده یا با دمای بالا، ممکن است از آلیاژهای عجیب و غریب (Inconel، Hastelloy) یا آستر استفاده شود.
کل سفر مورد انتظار (محوری، جانبی، زاویه ای) را در چرخه های دما برآورد کنید. طرحی را انتخاب کنید که حاشیه و قابلیت خستگی چرخه بالا را ارائه دهد.
اطمینان حاصل کنید که فشار و دمای نامی جبران کننده مطابق یا فراتر از شرایط سیستم، با حاشیه های ایمنی است.
انتهای جوش، فلنج، شیاردار یا رزوه‌دار را برای مطابقت با سیستم خود انتخاب کنید. تأیید کنید که فضای نصب کافی وجود دارد (از جمله برای جابجایی های آینده). امکان دسترسی به بازرسی و نگهداری را فراهم کنید.
لنگر و هدایت خارجی مناسب از خم شدن یا کمانش ناخواسته جبران کننده جلوگیری می کند. ممکن است برای محدود کردن جابجایی یا کنترل مسیرهای بار به مهارها نیاز باشد.
عنصر دم در پاسخ به تغییرات طول لوله یا جابجایی تراز خم می شود (تا می شود یا باز می شود).
در حرکات محوری، چین‌ها فشرده یا گسترش می‌یابند و جابجایی را جذب می‌کنند.
در حرکات جانبی یا زاویه‌ای، دم‌ها بر این اساس خم می‌شوند یا گشتاور دارند (بسته به طراحی).
میله های اتصال یا راهنماهای خارجی ممکن است جهت نیرو را کنترل کرده و از گسترش بیش از حد جلوگیری کنند.
لوله‌های راهنمای داخلی، آستین‌ها یا تقویت‌کننده‌ها ممکن است برای کاهش تلاطم جریان و محدود کردن قرار گرفتن دم در برابر نیروهای سیال استفاده شوند.
تراز: اطمینان حاصل کنید که جبران کننده با لوله کشی تراز است تا از بارگذاری جانبی جلوگیری شود.
لنگرها و راهنماها: لنگرها، راهنماها و مهارها را مطابق نقشه های طراحی نصب کنید.
تست حرکت: قبل از راه‌اندازی، جبران‌کننده را با حرکت کامل حرکت دهید تا خلاصی را بررسی کنید.
پیش بارگذاری حرارتی: گاهی اوقات یک پیش فشرده سازی سرد اعمال می شود تا جبران کننده را در محدوده خود قرار دهد.
پشتیبانی: جبران کننده باید به عنوان بخشی از طراحی لوله کشی باشد تا از افتادگی جلوگیری شود.
جوشکاری/فلنجینگ: از تکنیک های مناسب جوشکاری و فلنجینگ استفاده کنید تا از اعوجاج جلوگیری شود.
بازرسی بصری منظم: به دنبال ترک، تغییر شکل یا علائم خستگی باشید.
بررسی نشتی: مراقب نشتی در اطراف جوش یا واشر باشید.
نظارت چرخه: تعداد چرخه ها را ثبت کنید و با عمر طراحی مقایسه کنید.
نظارت بر لرزش: اطمینان حاصل کنید که سطح ارتعاش در آستانه قابل قبول باقی می ماند.
برنامه ریزی جایگزینی: بر اساس فرسودگی، تعویض را قبل از شکست برنامه ریزی کنید.
تمیز کردن: دم و محیط اطراف را از زباله هایی که ممکن است ساییده یا ساییده شوند، دور نگه دارید.
جبران کننده های هوشمند / دارای حسگر
تعبیه گیج های فشار، سنسورهای جابجایی، یا سنسورهای نظارت بر سلامت برای پیش بینی خستگی و نگهداری هشدار.
آلیاژها و پوشش های پیشرفته
استفاده از مواد با کارایی بالا (آلیاژهای نیکل، پوشش های سرامیکی) برای محیط های شدید (سیالات فوق بحرانی و تهاجمی).
طرح های فشرده چند محوره
هندسه های جدید انعطاف پذیری بالاتری را در جای پای کوچکتر برای نصب های محکم می دهد.
برنامه های کاربردی ساخت افزودنی
استفاده از قطعات انتقالی چاپ سه بعدی یا عناصر هندسی پیچیده برای بهینه سازی عملکرد.
ادغام با Digital Twin & Predictive Analytics
نظارت بر رفتار جبران کننده در عملیات زنده و ادغام در دوقلوهای دیجیتالی گیاهی برای نگهداری پیش بینی.
همانطور که بازارها به سمت بازدهی بالاتر، فشار/دمای بالاتر و حاشیه های کمتر پیش می روند، جبران کننده ها باید تکامل یابند. سیستم‌هایی مانند نیروگاه‌های فوق بحرانی، راکتورهای شیمیایی پیشرفته، و کاربردهای انرژی جدید (مانند سیستم‌های هیدروژنی) نیازمندی‌های بیشتری را تحمیل می‌کنند. جبران کننده آینده نه تنها باید به طور قابل اعتماد انعطاف پذیر باشد، بلکه باید بازخورد تشخیصی ارائه دهد و به طور یکپارچه در سیستم های هوشمند ادغام شود.
تولیدکنندگان و گروه های تحقیق و توسعه سرمایه گذاری زیادی در تجزیه و تحلیل چرخه عمر، حسگرها، مواد جدید و مدولارسازی سیستم های جبران کننده انجام می دهند. تقاضا در انرژی های تجدید پذیر، LNG، انتقال هیدروژن، سیستم های انرژی منطقه و تولید پیشرفته رو به رشد است. تمرکز از استحکام مکانیکی خالص به سمت سیستم های هوشمند و یکپارچه تغییر می کند.
س: چگونه تعیین کنیم که از جبران کننده محوری، جانبی یا زاویه ای استفاده کنیم؟
الف: جابجایی های مورد انتظار را در هر جهت بر اساس انبساط حرارتی لوله، تلرانس های تراز، جابجایی تکیه گاه ها یا نشست محاسبه کنید. اگر اکثریت محوری باشد، جبران کننده محوری ممکن است کافی باشد. اگر ناهماهنگی جانبی یا زاویه ای وجود دارد، بر این اساس جبران کننده جانبی، زاویه ای یا جهانی را در نظر بگیرید. تجزیه و تحلیل پیشرفته (عنصر محدود، تحلیل تنش) اغلب این تصمیم را هدایت می کند.
س: اگر جبران کننده فراتر از محدوده حرکتی طراحی شده خود عمل کند، چه اتفاقی می افتد؟
A: عملکرد فراتر از محدودیت های طراحی می تواند منجر به خستگی فلز، کمانش، فشار بیش از حد در دم یا اتصال دهنده ها و در نهایت خرابی (ترک خوردن یا نشتی) شود. این به شدت عمر چرخه را به خطر می اندازد و ممکن است منجر به شکست ناگهانی و فاجعه آمیز شود. بنابراین، حاشیه‌ها و محدودیت‌های ایمنی طراحی بسیار مهم هستند.
جبران کننده های لوله برای سیستم های لوله کشی انعطاف پذیر و کارآمد اساسی هستند که کاهش تنش، میرایی ارتعاش و اصلاح تراز را ارائه می دهند. ترکیب مناسب مواد، ظرفیت‌های حرکتی و یکپارچه‌سازی سیستم برای عملکرد طولانی‌مدت حیاتی است. با ظهور سیستم‌های هوشمند و تقاضا برای بهره‌وری عملیاتی بالاتر، جبران‌کننده در حال تکامل است - نه فقط به عنوان یک جزء مکانیکی غیرفعال، بلکه به عنوان یک دارایی هوشمند و نظارت شده در شبکه‌های لوله‌کشی مدرن.
