در سیستم های صنعتی مدرن ، حمل و نقل سیال اغلب با چالش هایی مانند لرزش ، سر و صدا ، نوسانات فشار و سوء استفاده از اجزای خط لوله روبرو است. بوهااتصال نرم لاستیکیبا جذب شوک ، جبران جابجایی و اطمینان از عملکرد صاف خطوط لوله ، یک راه حل مؤثر برای این مشکلات فراهم می کند. از امکانات تصفیه آب گرفته تا گیاهان پتروشیمی ، از سیستم های HVAC گرفته تا شبکه های حفاظت از آتش ، اتصالات نرم لاستیکی نقش مهمی در افزایش کارآیی عملیاتی و گسترش طول عمر تجهیزات دارند.

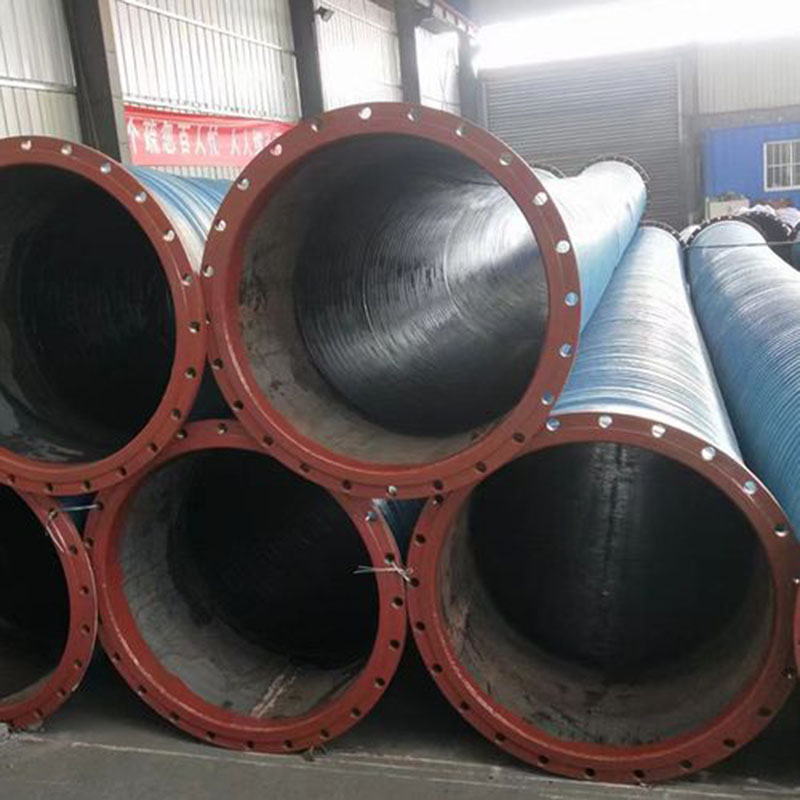

یک اتصال نرم لاستیکی ، همچنین به عنوان مفصل انبساط لاستیکی یا مفصل انعطاف پذیر لاستیکی شناخته می شود ، یک کانکتور الاستیک است که بین دو بخش خط لوله نصب شده است. این ماده معمولاً از لاستیک با کیفیت بالا ، پارچه بند ناف تقویت شده و فلنج های فولادی تشکیل شده است که برای کنترل ارتعاشات ، جذب نویز و جبران انبساط حرارتی یا جابجایی مکانیکی طراحی شده است.
انزوای ارتعاش
ارتعاشات را از پمپ ها ، کمپرسورها و سایر تجهیزات چرخان جذب می کند و باعث کاهش استرس روی لوله ها می شود.
کاهش سر و صدا
از انتقال نویز مکانیکی در طول خط لوله جلوگیری می کند و محیط های کار را بهبود می بخشد.
جبران انبساط حرارتی
بدون نیاز به ساختارهای مکانیکی پیچیده ، تغییرات طول دما در خطوط لوله را کنترل می کند.
رسیدگی به فشار و سوء استفاده
در حین نصب ، سوء استفاده های جزئی را در خود جای داده و به طور موثری فشار را مدیریت می کند.
مقاومت در برابر خوردگی
مواد لاستیکی با کیفیت بالا در برابر روغن ، اسید ، قلیایی و آب دریا مقاومت می کنند و باعث افزایش عمر خدمات می شوند.
در کاربردهای صنعتی ، حتی یک سوء استفاده یا لرزش جزئی می تواند منجر به ترک خط لوله یا خرابی های مشترک شود. اتصالات نرم لاستیکی به طور موثری این مسائل را کاهش می دهد و از ثبات عملیاتی طولانی مدت اطمینان می دهد.
عملکرد یک اتصال نرم لاستیکی به ساختار انعطاف پذیر و مواد بادوام متکی است. طراحی منحصر به فرد آن به آن اجازه می دهد تا هنگام بازگشت به شکل اصلی خود ، تحت استرس تغییر شکل دهد. این انعطاف پذیری مزایای مکانیکی قابل توجهی را ارائه می دهد.
هنگامی که یک پمپ ارتعاشاتی ایجاد می کند ، مفصل لاستیکی انرژی را جذب می کند و از انتقال از طریق خط لوله جلوگیری می کند.
هنگامی که سیستم تحت انبساط حرارتی یا انقباض قرار می گیرد ، مفصل لاستیکی جابجایی محوری ، جانبی و زاویه ای را جبران می کند.
هنگامی که نوسانات فشار وجود دارد ، مفصل بار را به طور مساوی توزیع می کند و از یکپارچگی خط لوله محافظت می کند.
| جزء | شرح | سود |
|---|---|---|
| بدنه لاستیکی | ساخته شده از EPDM ، NBR ، NR یا سایر ترکیبات | انعطاف پذیری و آب بندی را فراهم می کند |
| پارچه تقویت کننده | نایلون با مقاومت بالا یا بند ناف پلی استر | مقاومت فشار را افزایش می دهد |
| فلنج های فولادی | فولاد کربن ، استیل ضد زنگ یا آهن انعطاف پذیر | اتصال لوله ایمن را تضمین می کند |
| پوشش داخلی | پوشش ضد خوردگی اختیاری | دوام برای رسانه های سخت بهبود می یابد |
با ادغام این مؤلفه های ساختاری ، اتصالات نرم لاستیکی عملکرد خط لوله را در محیط های پر فشار ، درجه حرارت بالا و خورنده حفظ می کنند.
برای انتخاب اتصال نرم لاستیک مناسب ، درک پارامترهای فنی محصول بسیار مهم است. در Fushuo ، ما راه حل های متناسب با صنایع مختلف را ارائه می دهیم و از سازگاری با خواسته های مختلف عملیاتی اطمینان می دهیم.
| پارامتر | دامنه مشخصات |
|---|---|
| قطر اسمی (DN) | DN25 - DN3000 |
| فشار | PN10 / lim16 / pn25 |
| دمای عملیاتی | -20 درجه سانتیگراد تا +120 درجه سانتیگراد (قابل تنظیم تا 200 درجه سانتیگراد) |
| قابلیت جابجایی | محوری 10 میلی متر ، 20 میلی متر جانبی ، زاویه ای 15 درجه |
| ماده لاستیکی | EPDM ، NBR ، NR ، SBR ، FKM ، Neoprene |
| استاندارد فلنج | یکی ، و دیدن ، فقط ، باس ، grub |
| سازگاری متوسط | آب ، آب دریا ، نفت ، گاز ، مواد شیمیایی ، هوا |
این اتصالات انعطاف پذیر به طور گسترده در صنایعی که نیاز به سیستم خط لوله قابل اعتماد دارند استفاده می شود.
آبرسانی و زهکشی - خطوط لوله شهری ، تصفیه فاضلاب و سیستم های آب شیرین کن.
سیستم های HVAC - ارتعاشات را در چیلرها ، پمپ ها و برج های خنک کننده جذب می کند.
صنعت پتروشیمی - مقاوم در برابر مواد شیمیایی نفت ، گاز و خورنده.
نیروگاه ها - دمای بالا و فشار را در خطوط لوله آب خنک کننده کنترل می کند.
دریایی و دریایی - در برابر خوردگی آب دریا و تأثیرات بار پویا محافظت می کند.
سیستم های حفاظت از آتش - در حین افزایش فشار ثبات را حفظ می کند.
مهندسان با انتخاب اندازه ، مواد و پیکربندی مناسب ، می توانند از ادغام خط لوله بدون درز و دوام طولانی مدت اطمینان حاصل کنند.
A1 با شناسایی قطر خط لوله ، فشار کار ، دامنه دما و محیط سیال شروع کنید. سپس ، یک ماده لاستیکی سازگار با محیط خود را انتخاب کنید - به عنوان مثال EPDM برای آب گرم ، NBR برای روغن و FKM برای مواد شیمیایی قوی. علاوه بر این ، اطمینان حاصل کنید که استانداردهای فلنج با مشخصات خط لوله شما مطابقت دارند. مشاوره با یک تأمین کننده باتجربه مانند Fushuo می تواند روند انتخاب را ساده کند.
A2 در شرایط عادی ، یک اتصال نرم لاستیکی با کیفیت بالا می تواند 5 تا 10 سال طول بکشد. با این حال ، عمر خدمات به چندین عامل بستگی دارد:
دما و فشار عملیاتی
نوع حمل و نقل
کیفیت نصب و تراز
بسامد
بازرسی های معمول و جایگزینی به موقع برای به حداکثر رساندن دوام ضروری است.
اتصال نرم لاستیکی چیزی بیش از یک لوازم جانبی خط لوله است. این یک مؤلفه جدایی ناپذیر برای ایمنی و کارآیی عملیاتی است. از کاهش ارتعاشات و سر و صدا گرفته تا جبران انبساط حرارتی و جلوگیری از خرابی خط لوله ، این اتصالات در صنایع متعدد بسیار مهم هستند.
درفوشو، ما در ساخت اتصالات نرم لاستیکی با کارایی بالا که مطابق با استانداردهای بین المللی است و قابلیت اطمینان طولانی مدت را ارائه می دهیم ، تخصص داریم. با استفاده از فناوری پیشرفته تولید و کنترل دقیق کیفیت ، ما اطمینان می دهیم که محصولات ما حتی در محیط های خواستار عملکرد بهینه را ارائه می دهند.
اگر به دنبال راه حل های سفارشی هستید یا برای سیستم خط لوله خود به مشاوره تخصصی نیاز دارید ،با ما تماس بگیریدامروز برای بحث در مورد نیازهای خود. تیم حرفه ای ما آماده ارائه توصیه های متناسب و پشتیبانی فنی جامع است.
